Keunggulan Inverter, Variable Frequency Drives, Variable Speed Drives

Posted on

Hallo kita berjumpa kembali…

Berbagai keunggulan menggunakan Inverter atau Variable speed drives
Penggunaan Inverter atau Variable Frequency Drive untuk mengoperasikan Motor listrik AC 3 Phase LV (Low Voltage), saat ini sudah banyak kita jumpai.

Khususnya di dunia industri, Penggunaan Inverter atau VFD (Variable Frequency Drives) Memberikan berbagai keuntungan dan kemudahan, baik dari segi ekonomis, Teknis, maupun untuk lingkungan.

Inverter atau VFD biasa juga disebut dengan VSD (Variable Speed Drives).

Inverter atau VFD (Variable Frequency Drives) AC 3 Phase

Inverter atau VFD (Variable Frequency Drives) adalah salah satu sistem untuk Starting Electro motor Listrik AC 3 Phase.

Inverter atau VFD (Variable Frequency Drives) merupakan suatu alat untuk mengoperasikan Electro motor Listrik AC 3 Phase .

Inverter Atau VFD (Variable Frequency Drives) mengatur kecepatan putaran motor listrik AC 3 Phase dengan prinsip kerja mengatur Besaran nilai Frekwensi dan tegangan yang diterima Motor listrik tersebut.

Hubungan Frekwensi listrik dengan kecepatan putaran Motor listrik (RPM)

Kecepatan putaran suatu Motor Listrik sangat dipengaruhi oleh besaran Frekwensi listrik yang digunakan untuk mengoperasikan Motor listrik tersebut.

Semakin tinggi frekwensi listrik yang menyuplai suatu motor listrik, akan semakin besar kecepatan putaran (Rpm) motor listrik tersebut.

Rumus kecepatan putaran Motor listrik AC:

N = (f x 120) : P

Kecepatan putaran (RPM) motor AC sama dengan Frekwensi dikali 120 dibagi jumlah kutub medan magnet gulungan motor listrik AC tersebut.

N = Kecepatan putaran (Rpm) Motor (Rotation perminute)
f = Frekwensi (Hertz)
P = Pole atau Kutub Motor

Inverter atau VFD (Variable Frequency Drives) mengatur besaran nilai dari Frekwensi dengan tujuan untuk mendapatkan kecepatan putaran sesuai dengan yang diinginkan, namun dengan Kemampuan Torsi (Torque) Motor listrik yang tetap. Dan meminimalkan lonjakan Arus start motor listrik.

Bagian – bagian dalam Inverter atau VFD (Variable Frequency Drives)

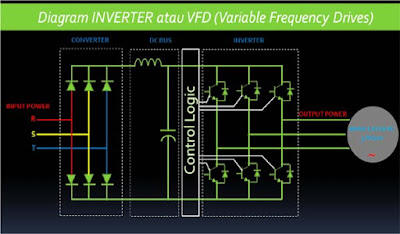

bagian utama di dalam inverter atau vfd, vsd
Diagram Inverter

1. Converter
2. DC Link
3. Control Logic
4. Inverter

Prinsip dasar inverter atau VFD (Variable Frequency Drives)
Prinsip dasar inverter atau VFD (Variable Frequency Drives)dalam mengatur besar kecilnya nilai Frekwensi dan tegangan yang dialirkan ke motor listrk AC 3 Phase yaitu :

  • Tegangan listrik utama (Main Power) dalam bentuk tegangan AC (Arus bolak – balik) dialirkan ke Inverter atau VFD, melewati bagian Converter, Converter berfungsi untuk mengubah Tegangan utama AC diubah menjadi Tegangan Arus searah (DC).
  • Tegangan yang sudah disearahkan (DC) tersebut akan ditampung dalam DC bus (capacitor bank) untuk mendapatkan tegangan arus searah (DC) yang konstan atau tetap.
  • Tegangan Arus searah (DC) tersebut kemudian dialirkan ke dalam bagian inverter untuk dicacah dan dimodulasi oleh rangkaian flip-flop untuk dihasilkan tegangan AC (berupa gelombang pseudo-sine atau PWM) dengan frekuensi yang diinginkan.

PWM adalah : Pulse Width Modulation

Konverter

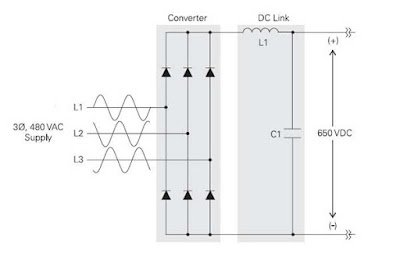

converter pada vfd atau inverter
Diagram Konverter

Konverter akan mengubah Tegangan AC 3 Phase menjadi tegangan DC dan dihaluskan oleh rangkaian induktor dan Capasitor.

Besarnya Nilai tegangan DC yang dihasilkan adalah 1,35 kali dari Tegangan input. Jika tegangan masukan (Input Power) adalah 480 Volt, maka dirubah menjadi tegangan DC sebesar 650 Volt.

Inverter

inverter
Diagram Inverter

Inverter menggunakan suatu alat Elektronik yang disebut IGBT.

IGBT atau Insulated Gate Bipolar Transistor.
IGBT memiliki kemampuan switching yang sangat tinggi hingga ribuan kali per detik, dimana dapat aktif kurang dari 400 nano detik dan mati dalam waktu 500 nano detik.

IGBT dibangun oleh sebuah Gate , kolektor, dan emiter. Saat Gate diberikan tegangan positif (biasanya +15VDC), arus akan mengalir melalui kolektor dan emiter.

IGBT akan mati saat tegangan positif dihilangkan dari gate. Selama kondisi mati, tegangan gate IGBT akan ditahan pada nilai tegangan negatif yang kecil sekitar -15VDC, hal ini bertujuan untuk mencegah agar tidak hidup atau menyala dengan sendirinya.

Pemakaian Inverter atau VFD (Variable Frequency Drives) sebagai sistem pengoperasion Motor Listrk memiliki berbagai keuntungan dibanding dengan sistem Starting Motor listrik AC 3 Phase lainnya.

Berbagai Keuntungan penggunaan Inverter Atau VFD (Variable Frequency Drives), Antara lain:

  • Meminimalkan Lonjakan Arus starting Motor Listrik

Penggunaan Inverter atau VFD (Variable Frequency Drives) dapat menurunkan tingginya lonjakan arus starting Motor Listrik.

Dan sistem Starting Motor dengan Inverter atau VFD jauh lebih baik dibanding dengan sistem starting Motor lainnya, seperti Sistem starting motor listrik AC 3 Phase dengan Direct On Line (DOL), Star Delta, Auto Transformer, dan sistem starting motor lainnya.

  • Inverter atau VFD (Variable Frequency Drives) dapat secara terus menerus mengatur kecepatan putaran motor listrik.

Tak hanya berguna untuk sistem starting pada motor, Selain itu , Inverter atau VFD (Variable Frequency Drives) juga dapat secara terus menerus mengatur kecepatan putaran motor listrik. dan disesuaikan dengan putaran yang dibutuhkan suatu proses.

  • Inverter atau VFD sangat baik digunakan untuk proses automation dalam Industri atau pabrik.

Inverter dapat digunakan sebagai pengatur sistem automatis, seperti sistem Automatis pada pompa air, Blower, Fan, dan lainnya. Untuk mendapatkan putaran motor listrik yang berubah – ubah sesuai dengan kebutuhan suatu proses.

  • Penggunaan Inverter atau VFD (Variable Frequency Drives) dapat memberikan berbagai penghematan.

Hemat Energi Listrik
Karena Starting Motor listrik membutuhkan daya dan arus yang sangat tinggi, penggunaan Inverter atau VFD dapat meminimalkan pemakaian Daya dan Arus tersebut, sehingga pemakaian energi listrik dapat dihemat.

Disamping itu, di beberapa aplikasi motor listrik yang tidak menggunakan Inverter atau VFD, kecepatan putaran (RPM) suatu Motor Listrik selalu berada pada max speed (kecepatan Maksimal), sedangkan kebutuhan suatu mesin tidak selalu harus pada kecepatan penuh.

Dengan menggunakan Inverter atau VFD, dapat menyesuaikan kecepatan putaran (RPM) motor listrik sesuai dengan yang dibutuhkan suatu mesin / proses, sehingga mencegah terjadinya tenaga putar yang terbuang sia- sia. Dan menghemat energi listrik.

Hemat biaya
Dengan menggunakan Inverter atau VFD untuk sistem starting dan Control motor listrik, pemakaian berbagai material untuk pembuatan panel control motor (MCC) dapat diminimalkan.

Karena pada sistem starting Inverter atau VFD tidak lagi membutuhkan Material yang biasa dipakai dalam panel MCC seperti Magnetic Contactor, Thermal Overload Relay, Pilot Lamp, Push Button dan wiring. Sehingga dapat menghemat biaya pembuatan panel dan minimal perawatan.

  • Penggunaan Inverter atau VFD juga memiliki sistem pengaman yang sangat baik

Seperti , pengaman terhadap kebocoran listrik, Pengaman beban lebih, Pengaman gangguan tegangan, pengaman Tegangan lebih (Over Voltage) atau Tegangan kurang (Under Voltage).

Dengan sensitifitas proteksi pengaman yang dapat diatur sesuai kebutuhan.

Inverter atau VFD juga memberikan pengaman yang sangat baik terhadap motor listrik, sehingga dapat meminimalkan berbagai gangguan yang menyebakan kerusakan terhadap motor listrik tersebut.

  • Inverter atau VFD (Variable Frequency Drives) memiliki berbagai kemampuan daya.

Tersedia dari ukuran daya (KW) kecil sekitar 0,37 kw sampai daya (KW) yang besar sekitar 500 kw atau lebih.

  • Dapat dihubungkan dengan berbagai perangkat atau instrument

Inverter atau VFD (Variable Frequency Drives memiliki kelebihan yaitu dapat dihubungkan ke berbagai instrument baik Analog input, Digital input dan juga dapat mengirimkan sinyal Analog Output dan Digital Output. Sehingga sangat mudah untuk dirangkaikan dalam sistem sensor dan control system

Masih banyak lagi berbagai keuntungan dan keunggulan lainnya yang bisa kita peroleh dengan menggunakan perangkat Inverter atau VFD (Variable Frequency Drives) ini.

inverter,vsd,vfd dan berbagai keuntungan
Source: Inverter ABB

Terdapat berbagai pabrikan atau Merek yang memproduksi perangkat Inverter atau VFD (Variable Frequency Drives), Salah satunya adalah produk Inverter, VFD atau VSD (Variable Speed Drives) dengan merek ABB.

Demikianlah sedikit penjelasan mengenai berbagai Keunggulan dan keuntungan penggunaan Inverter atau VFD (Variable Frequency Drives) sebagai sistem operasi untuk Motor listrik AC 3 Phase.

Semoga dapat memberikan tambahan pengetahuan dan informasi yang bermanfaat bagi kita semua !

Semoga bermanfaat
Sumber : ABB LV AC Drives
dan berbagai sumber
