Jadwal Perawatan Inverter, VFD atau VSD (Variable Speed Drives)

Posted on

Hallo kita berjumpa kembali…

Membuat Jadwal perawatan dan Pentingnya melakukan perawatan Inverter, VFD, VSD secara berkala

Inverter
Inverter adalah salah satu pilihan terbaik untuk digunakan sebagai sistem starting motor listrik AC 3 Phase.

Tak hanya berfungsi untuk starting motor listrik, Inverter juga memiliki fungsi sebagai pengatur kecepatan (Rpm) selama motor listrik tersebut beroperasi.

Berbagai keunggulan penggunaan Inverter, antara lain:

  • Meminimalkan Lonjakan Arus starting yang tinggi, sehingga dapat meminimalkan besarnya daya yang terpakai saat starting motor listrik tersebut.
  • Inverter secara terus menerus mengatur kecepatan putaran motor listrik yang disesuaikan dengan kebutuhan suatu mesin atau suatu proses
  • Inverter dapat digunakan sebagai sistem proses otomatis, karena dapat menerima sensor atau Input, baik itu Analog Input maupun Digital Input. Dan juga Inverter memiliki sistem Output keluaran baik itu Analog Output maupun Digital Output yang dapat digunakan sebagai pengirim sinyal atau perintah terhadap suatu peralatan control atau kendali lainnya, yang juga dapat disesuaikan sesuai dengan kebutuhan sistem otomatis.
  • Dengan menggunakan Inverter sebagai sistem starting dan kontrol terhadap suatu motor listrik, dapat memberikan berbagai keuntungan seperti penghematan biaya, hemat energy, dan meminimalkan biaya kerusakan atau perawatan.
  • Inverter juga dilengkapi dengan sistem pengaman yang cukup lengkap, seperti pengamanan terhadap kebocoran arus listrik, pengaman terhadap gangguan tegangan listrik baik itu under voltage atau over voltage, pengaman terhadap kelebihan kecepatan (Over speed), pengaman beban lebih (Over current / Over load) dan lainnya.
  • Dan berbagai keuntungan lainnya.

Untuk mendapatkan kinerja dan fungsi Inverter Atau VFD (Variable Frequency Drives) yang selalu teruji dan memiliki life time yang maksimal, maka diperlukan perawatan yang rutin dan terjadwal terhadap perangkat inverter atau VFD / VSD tersebut.

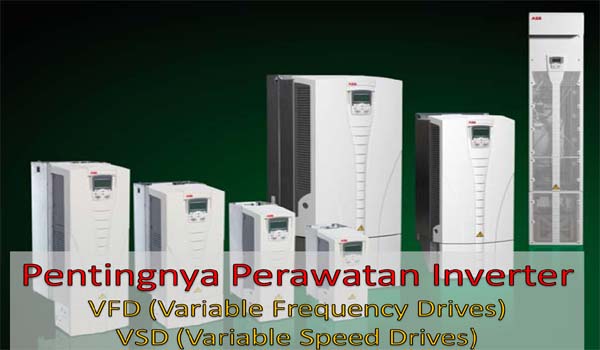

memaksimalkan kinerja inverter dengan perawatan yang terjadwal
Sumber gambar : LV AC Drives ABB
Artkel Terkait  Dasar Gaya Gerak Listrik atau GGL dan Frekwensi listrik

Tujuan melakukan Perawatan inverter secara terjadwal

Melakukan perawatan Inverter dengan baik dan terjadwal, dapat memberikan berbagai keuntungan, seperti:

  • Mencegah kerusakan yang tidak diinginkan, terutama kerusakan yang terjadi saat Inverter tersebut beroperasi.
  • Memastikan Inverter tersebut dapat berfungsi dengan baik
  • Meningkatkan usia atau lifetime dari inverter tersebut
  • Meminimalkan biaya perbaikan

Tujuan melakukan perawatan Inverter adalah untuk meningkatkan kinerja Inverter, memaksimalkan atau memperpanjang lifetime atau usia Inverter, Menjaga kondisi Inverter selalu berfungsi dengan baik, dan menghilangkan kemungkinan terjadinya kerusakan yang tak terduga.

Mengapa Inverter perlu dilakukan perawatan yang terjadwal?

Alasan kenapa Inverter memerlukan perawatan yang terjadwal adalah:

A. Alasan Teknis
Anggapan bahwa Inverter tidak memerlukan perawatan (Maintenance Free) adalah salah, faktanya adalah setiap produk yang memiliki komponen elektronik memiliki kemungkinan terjadinya kerusakan.

Seperti halnya Inverter, seiring dengan lamanya waktu dari inverter tersebut dioperasikan (Run Hour), artinya perawatan dibutuhkan dengan alasan bahwa terdapat beberapa komponen dari inverter yang memiliki batas waktu pemakaian (ageing of components).

B. Kondisi pengoperasian inverter atau VFD /VSD (Variable Speed Drives)
Kondisi pengoperasian dan juga lokasi pemasangan suatu inverter juga memiliki pengaruh yang penting , dalam hal penyebab terjadinya kerusakan terhadap inverter tersebut.

Terutama jika inverter tersebut terpasang dalam kondisi suhu yang panas, berdebu, lembab dan getaran.

Perawatan sistem pendingin pada Inverter
Kenapa sistem pendingin pada inverter perlu dilakukan perawatan ?

  • Meningkatnya suhu dapat mengakibatkan kipas pendingin berhenti
  • Pendinginan yang kurang dapat mengakibatkan kerusakan yang lebih cepat pada komponen elektronik yang terdapat didalam inverter tersebut.
  • Debu atau kotoran yang menempel pada kipas pendingin, akan mengakibatkan getaran karena ketidak-seimbangan kipas. Dan getaran ini dapat mengakibatkan kerusakan terhadap komponen lainnya.

Inverter dilengkapi dengan pendingin berupa blower atau kipas di dalamnya.

Jadwal perawatan Inverter , VFD variable frequency drives
Source: LV AC Drives-ABB
Artkel Terkait  Pembahasan Pengetahuan dan Pemahaman Umum No. 53

Sebagian besar gangguan yang sering terjadi dan dapat mengakibatkan kerusakan pada Inverter adalah Meningkatnya suhu pada inverter tersebut.

Jika suhu didalam inverter tersebut meningkat, menyebabkan pengaman sensor panas pada inverter akan bekerja, dan inverter akan gagal dioperasikn (Trip).

Oleh karena itu, Inverter dilengkapi dengan sistem pendingin yang baik didalamnya, namun seiring dengan waktu atau lamanya pemakaian, ditambah lagi kondisi inverter yang berdebu, kinerja sistem pendingin ini akan menurun, yang disebabkan karena terjadinya penumpukan debu di saluran udara pendingin.

C. Umur dari komponen
Beberapa bagian papan sirkuit elektronik di dalam inverter terdapat electrolite kapasitor, dan hal ini menjadi posisi yang cukup kritis.

Rata – rata usia dari pemakaian kapasitor tersebut sekitar 90.000 jam.

Menurunnya usia dari kapasitor juga diakibatkan dari meningkatnya suhu dari inverter tersebut.

Melakukan penggantian papan sirkuit electronik (Gate driver boards) secara terjadwal, dapat mencegah resiko rusaknya IGBT.

Untuk Cooling Fan (kipas pendingin) disarankan untuk melakukan penggantian setiap 3 tahun sekali. atau dapat disesuaikan dengan kondisi atau lokasi pemasangan Inverter tersebut.

Jika Inverter dipasang pada lokasi yang memiliki suhu cukup panas, lembab atau kondisi ekstrim lainnya, dapat melakukan penggantian Cooling fan kurang dari 3 tahun.

Untuk itu disarankan pemasangan setiap Inverter atau VFD, berada didalam suatu ruangan yang bebas debu, kering, dilengkapi dengan pendingin ruangan (Air Conditioner) dan memiliki sirkulasi udara yang baik untuk menghindari terjadinya kelembaban (Kondensasi).

“Suhu yang disarankan antara 28 derajat celcius sampai dengan 30 derajat Celcius”

D. Melonggarnya koneksi terminal, dan terjadinya korosif.

  • Di dalam Inverter memiliki banyak terminal koneksi kabel, dan melonggarnya koneksi terminal kabel tersebut dapat mengakibatkan kegagalan koneksi (tidak terhubung).
  • Dengan mengganti NXPP dan NINT dengan kabel flat dapat mencegah kerusakan akibat koneksi yang longgar, dan mencegah terjadinya kesalahan dalan koneksi kabel.

E. Kondisi operasional dan suhu ambient
Debu yang memiliki sifat penghantar dapat mengakibatkan kegagalan koneksi atau hubungan singkat (Short Circuit) di dalam Inverter tersebut.

Temperature, kelembaban, kondensasi, korosif dapat mempengaruhi life time dari komponen dan peralatan elektronik.

Kondisi lingkungan yang kurang baik dapat menurunkan life-time inverter secara signifikan / drastis

F. Alasan Ekonomis
Seiring dengan lamanya pemakaian dari Inverter tersebut, Kondisi Inverter akan semakin menurun, sehingga dibutuhkan perawatan yang benar agar kinerja dan fungsi dari inverter dapat dipertahankan dan bahkan dapat meningkat.

Rincian perawatan Inverter yang harus dilakukan

1. Jadwal perawatan
Untuk mendapatkan kinerja Inverter yang maksimal, disarankan untuk melakukan pemeriksaan dan pembersihan sistem pendingin dan bagian-bagian komponen lainnya di dalam Inverter setiap satu tahun sekali.

2. Perawatan saat pengoperasian di lapangan
Selain melakukan perawatan setiap satu tahun sekali, perlu dilakukan perawatan dan pemeriksaan secara eksternal terhadap kondisi Inverter seperti suhu, bunyi, getaran, kelembaban dan lainnya setiap Inverter beroperasi.

3. Perawatan peralatan atau suku cadang
Menyediakan suku cadang untuk bagian – bagian komponen yang telah mendekati masa penggantian.
Penggantian suku cadang atau bagian komponen secara terpisah, diharapkan lebih menghemat biaya perbaikan.

4. Data atau catatan perawatan
Selalu melakukan pendataan setiap melakukan perawatan dan penggantian komponen, untuk dapat memonitor kondisi Inverter melalui data aktual.

Demikianlah Artikel mengenai pentingnya Perawatan Inverter yang terjadwal dengan baik, dan Semoga dapat memberikan Informasi yang bermanfaat buat kita semua !

Semoga bermanfaat
dikutip dari sumber LV AC Drives ABB
