Bagaimana cara menguji anti kontak ELCB

Posted on

Hallo kita berjumpa kembali…

Dua Cara untuk menguji apakah ELCB / pengaman listrik anda berfungsi dengan baik dan benar.
Apakah alat pengaman kebocoran listrik anda berfungsi
Setiap Instalasi listrik perlu dilengkapi dengan ELCB atau alat pengaman terhadap bahaya-bahaya seperti kesetrum, keselamatan manusia, kebakaran, keselamatan alat listrik .

ELCB (Anti Kontak)

sebagai Alat pengaman listrik dari kebocoran arus listrik dan untuk deteksi awal sebelum terjadi bahaya listrik yang lebih serius.

Alat pengaman kebocoran listrik memiliki beberapa nama, yaitu :

  • ELCB (Earth Leakage Circuit Breaker)
  • GFCI (Ground Fault Circuit Interrupter)
  • RCD (Residual Current-operated Devices)

Apakah alat pengaman kebocoran listrik anda berfungsi
Untuk memastikan apakah ELCB alat pengaman kebocoran listrik yang kita pasang akan bekerja dengan baik saat terjadi kebocoran.

Dan memastikan fungsi ELCB untuk mencegah agar diri kita terhindar dari bahaya kesetrum dan bahaya lainnya, ada beberapa hal yang perlu kita perhatikan, antara lain :

Beberapa hal yang harus diperhatikan dalam hal pemasangan ELCB yang benar

  • Pastikan pemasangan alat pengaman atau ELCB sudah terpasang dengan benar.
  • Seluruh alat listrik seperti stop kontak , saklar, lampu, dan lainnya harus terlebih dahulu melewati atau melalui ELCB alat pengaman yang kita pasang.
  • Pastikan Tidak ada kabel instalasi listri yang terlewat atau yang Luput dari deteksi sensor ELCB atau sensor alat pengaman kebocoran yang sudah terpasang.
  • Pastikan sistem grounding atau pentanahan instalasi listrik tersebut terpasang dengan baik dan benar, dengan nilai tahanan grounding lebih kecil dari 5 Ohm.
  • Pastikan nilai Sensitifitas ELCB atau alat pengaman sudah sesuai dengan yang kita inginkan.
  • Untuk proteksi kesetrum manusia sensitifitas ELCB harus memiliki sensitifitas < 30 mA.
  • Lakukan pengujian secara berkala terhadap kehandalan dan fungsi kerja ELCB atau alat pengaman kebocoran , apakah ELCB yang kita pasang tetap dapat berfungsi dengan baik.
Artkel Terkait  Rumus Cepat Menentukan pH lar. buffer dari asam & basa

Pengujian ELCB atau alat pengaman kebocoran listrik dapat dilakukan dengan dua cara , yaitu :

  • Dengan Cara Manual, yaitu dengan menekan Tombol uju berkala yang ada pada setiap ELCB. Tombo uji berkala ini biasa diberi nama Push To Trip.
  • Melakukan pengujian ELCB dengan menggunakan alat uju khusus yang disebut dengan ELCB TESTER.

Cara manual yaitu Dengan cara menekan tombol Push to Trip pada ELCB secara berkala

cara menguji kehandalan elcb

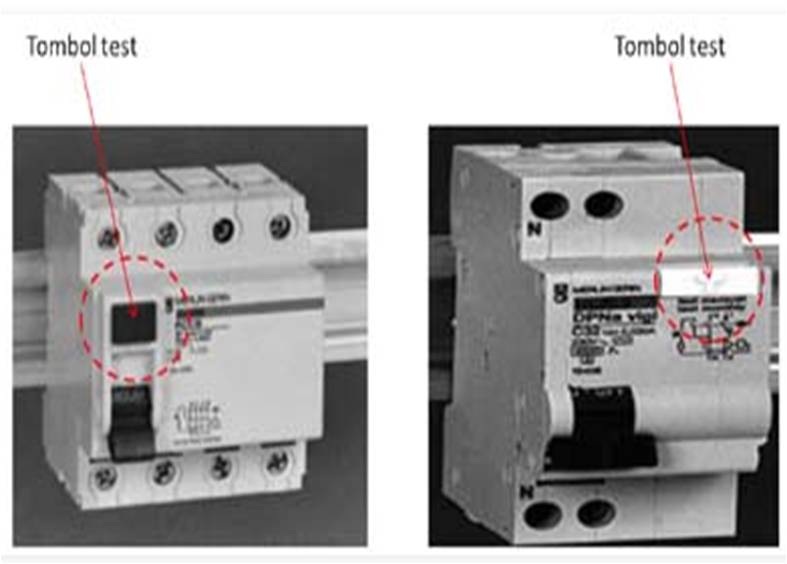

Tombol Test pada ELCB

Pada umumnya ELCB (Anti kontak) yang banyak kita pakai sudah dilengkapi dengan tombol manual untuk menguji secara berkala kerja alat tersebut atau biasa tertulis (Push to Trip).

Disarankan melakukan pengujian Push to trip secara berkala sekali dalam sebulan.

Ini bertujuan untuk mengetahui apakah Alat pengaman tersebut masih berfungsi atau tidak.

Saat melakukan pengujian pastikan sumber listrik dalam keadaan menyala / hidup.

Jika tombol Push to trip itu sudah kita tekan namun Alat pengaman tidak bekerja memutuskan rangkaian listrik ke beban, berarti alat pengaman tersebut rusak dan harus dilakukan penggantian.

(Jangan lakukan pengujian alat pengaman tersebut saat sumber listrik terputus / padam karena alat tidak akan trip walau tombol Push to trip ditekan)

Dengan menggunakan Alat khusus / Pengujian dengan ELCB Tester

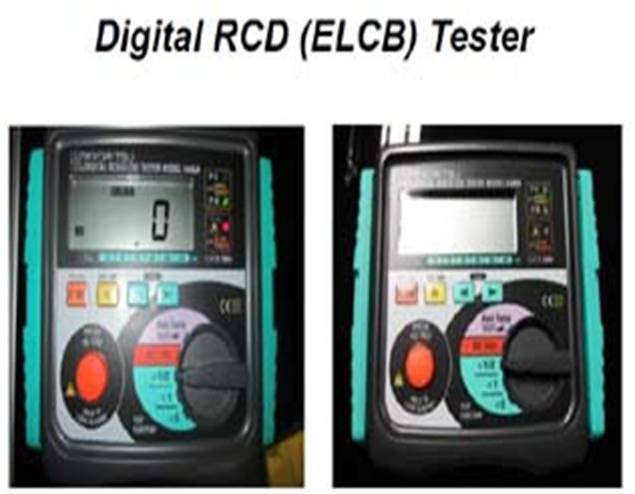

ELCB Tester

Pengujian dengan cara Manual tidak memiliki keakuratan seberapa besar (Mili ampere) yang terdeteksi saat alat pengaman mulai memutuskan rangkaian (Trip).

Untuk melakukan pengujian keakuratan sistem proteksi ELCB/ Alat pengaman kebocoran listrik harus dilakukan dengan menggunakan alat uji khusus.

Alat uji khusus ini biasa disebut dengan RCD / ELCB Tester.

Kita dapat menjumpai alat uji ini di pasaran dengan berbagai merk dan Type.

Disini sebagai contoh kita menggunakan alat uji ELCB dengan Merk Kyoritsu Type 5406A.

Artkel Terkait  Menghitung Total Daya Reaktif (KVAr)

Dengan menggunakan alat ukur ini kita bisa mengetahui pada nilai kebocoran berapa Mili ampere Alat pengaman atau ELCB tersebut akan bekerja.

Dengan mengetahui sensitifitas ELCB Alat pengaman kebocoran listrik, kita dapat menentukan seberapa baik alat tersebut bekerja untuk mengamankan listrik dari berbagai resiko bahaya,
Baik untuk keselamatan manusia, kesetrum atau bahaya kebakaran dan kerusakan alat listrik lainnya.
Apakah alat pengaman kebocoran listrik anda berfungsi

Demikianlah penjelasan singkat mengenai pentingnya mengetahui kondisi kerja dan fungsi ELCB, dan bagaimana cara mengetahui apakah ELCB yang terpasang masih berfungsi dengan baik.

Semoga bermanfaat !
